Toyota Hilux. Топливный насос высокого давления дизельного двигателя 1KD-FTV, 2KD-FTV

Новый трехлитровый дизель очень заметно прибавил в характеристиках, вплотную приблизившись к бензиновым двигателям того же объема по мощности и значительно превосходя их по моменту. Однако надо сразу отметить, что по динамическим показателям машина с таким мотором по-прежнему им ощутимо уступает.

Нетрудно догадаться, что двигатели KD унаследовали ряд конструктивных особенностей от двигателя 1KZ, а по топливной системе очень похожи на 1CD-FTV. Так что постараемся останавливаться подробнее только на значимых отличиях двигателей KD.

1.1. Головка блока цилиндров .
Как и 1CD-FTV, моторы KD получили по 4 клапана на цилиндр, два распредвала и неразделенные камеры сгорания (непосредственный впрыск топлива в цилиндр).

1.2. Поршень.
Поршень нового двигателя содержит в себе камеру сгорания, канал охлаждения и вставку по верхнее кольцо (нирезистовую для 2KD и из спецсплава для 1KD).

1.3. Привод ГРМ.
Сложный шестеренно-ременный привод ГРМ с балансирными валами сохранился от двигателя 1KZ, а дополнительно появившийся распредвал приводится обычной шестеренной передачей от своего “напарника”. Заменять ремень рекомендуется каждые 150.000 км.

1.4. Впуск и выпуск.
Система впуска представляет собой весьма сложную комбинацию различных механизмов, которая сделала бы честь любому бензиновому двигателю.

1 – воздушный фильтр,
2 – расходомер воздуха,
3 – промежуточный охладитель (интеркулер),
4 – клапан EGR,
5 – привод дроссельной заслонки,
6 – охладитель EGR,
7 – впускной коллектор,
8 – турбокомпрессор,
9 – резонатор.

Все 1KD оснащены воздухо-воздушным интеркулером (промежуточным охладителем), а вот большинство вариантов 2KD этого устройства лишены.

Во впускном тракте установлена дроссельная заслонка с электронным управлением, которая при работе двигателя служит для регулирования перепуска отработавших газов, а в момент глушения мотора закрывается, снижая уровень шума и вибраций.

Впускной коллектор 1KD оборудован механизмом изменения геометрии – заслонки с пневмоприводом, по принципу действия полностью сходные с бензиновыми двигателями LeanBurn. На низких оборотах один из впускных каналов перекрывается, в результате поток формирует вихрь на входе в цилиндр.

1.5. Турбокомпрессор .
На двигателе 1KD используется тот же принцип изменения геометрии турбины, что и на 1CD-FTV, однако вместо пневмопривода здесь установлен электродвигатель, а обратная связь осуществляется при помощи датчика положения направляющих лопаток.

1.6. Привод навесных агрегатов.

В стремлении сделать привод всего навесного оборудования одним общим ремнем, тойотовские инженеры не побили рекорд Chrysler и VW по числу шкивов, но сделали схему максимально сложной и перегружающей ремень. К тому же, заклинивание любого из шкивов автоматически означает полную неподвижность машины из-за остановки насоса охлаждающей жидкости.
На свежих тойотовских дизелях появилось довольно интересное устройство – дополнительный вязкостный нагреватель. О принципе его действия можно прочитать в статье “Power Heater на дизельных джипах Toyota”.

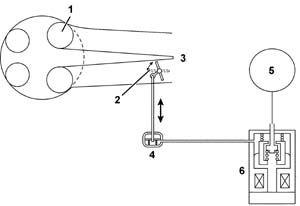

Тойотовцы решили перенять традиции установки регулируемых опор у других японских производителей. Трудно сказать, действительно ли имело смысл строить еще одну вакуумную систему с электронным управлением и насколько она эффективна, но по крайней мере предполагалось получить двойной эффект – с одной стороны минимизировать вибрации на холостом ходу, с другой – повышать “жесткость” установки силового агрегата при активной езде.

На двигателях KD используется схема Common Rail, во многом аналогичная используемой на 1CD-FTV. Максимальное давление топлива здесь еще больше – до 1600 атмосфер.

Топливный насос Common Rail серии KD несколько отличается от ТНВД двигателя 1CD-FTV.

Здесь насос также двух-плунжерный, но уже однокамерный, а привод осуществляется более традиционным способом – при помощи центрального вращающегося кулачка.

На такте всасывания топливо поступает в напорную камеру через клапан SCV и открывающийся впускной обратный клапан, на такте нагнетания плунжер создает давление в напорной камере, впускной обратный клапан закрывается, выпускной – открывается, и топливо поступает в рампу. Второй плунжер работает аналогичным образом, но в противофазе с первым.

Объем поступающего к плунжеру топлива регулируется при помощи SCV, благодаря чему блоку управления удается поддерживать требуемое давление в топливной рампе.

2.2. Форсунки .
Форсунки двигателей KD аналогичны по конструкции и принципу действия форсункам 1CD-FTV. Стоит заметить, что даже такая процедура, как их замена, на двигателях Common Rail усложнилась значительно – каждая форсунка имеет свою точно выверенную подачу, указанную в маркировке как корректирующий код, поэтому после их установки требуется обязательно перепрограммировать ЭБУ двигателя.

2.3. Система управления.
Серия KD внесла разнообразие и в диагностические коды тойотовских двигателей:
49 (P0087) – Слишком низкое давление топлива в рампе
78 (P0088) – Слишком высокое давление топлива в рампе
78 (P0093) – Утечка в топливной магистрали высокого давления
49 (P0190,2,3) – Датчик давления в рампе
97 (P0200) – Цепь форсунок
78 (P0627) – Цепь управления топливным насосом
78 (P1229) – Топливная система
89 (P1601) – Корректирующий код форсунок (ПЗУ)

1KD — дизельный двигатель 3.0 Toyota

Двигатель Тойота дизель 3.0 1KD-FTV производится в Японии, начиная с 2000 года. Мотор устанавливается на внедорожники, пикапы и микроавтобусы. На последних иногда устанавливается дефорсированная модель 1КД мощностью 136 лошадиных сил.

Характеристики двигателя 1KD-FTV

Двигатель 1КД-ФТВ имеет следующие технические характеристики:

точный объем (куб.см) – 2982;
мощность (л.с.) – 109, 136, 163, 170, 173;
степень сжатия – 18,4;
крутящий момент (Н/м) – 286, 300, 343, 343, 410;
питание – Common Rail Denso;
привод ГРМ – ремень;
экологический класс – Евро 3, 4, 5;
блок цилиндров из чугуна;
количество цилиндров – 4;
клапанов на цилиндр – 4;
диаметр цилиндра (мм) – 96;
ход поршня (мм) – 103;
используемое топливо – дизель;
объем масла в двигателе (л) – 7,4;
допустимый расход масла (гр/1000 км) – не более тысячи;
периодичность замены смазки (тыс. км) – 10;
годы выпуска – начиная с 2000 по настоящее время;

примерный ресурс мотора 1KD-FTV (тыс. км) – более четырехсот.

Расход топлива

Показатели потребления дизеля 1KD рассмотрим на конкретных моделях автомобилей:

Ленд Крузер Прадо 150 с 5АКПП – расход топлива на сто километров составляет:
- город – 9,7;
- трасса – 7,1;
- смешанный – 8,1.

Технические особенности 1КД

Блок цилиндров дизельного мотора 3.0 1KD-FTV вылит из чугуна без использования гильз. В силовом агрегате задействованы два балансирных вала, которые вращаются посредством шестеренчатой связи с коленчатым валом. Кованный коленвал оснащен восемью противовесами. Поршни изготовлены из алюминия. Их юбки покрыты резиновым напылением.

Двигатель Toyota 1KD оснащен алюминиевой ГБЦ с двумя распределительными валами и четырьмя клапанами на цилиндр. Диаметр цилиндра равняется 96 мм.

В моторе нет гидрокомпенсаторов, значит надо периодически регулировать тепловые зазоры клапанов посредством подбора тарельчатых толкателей.

Приводное устройство газораспределительного механизма состоит из ремня и шестеренчатой связи, которая обеспечивает работу маслонасоса, двух балансировочных валов и ТНВД. Ремень предназначен для вращения впускного распределительного вала, от которого посредством шестерни приводится в движение выпускной распредвал.

Для нагнетания воздуха с давлением до 1,1 Бар используется компрессор Тойота CT16V. Для охлаждения нагнетаемого турбиной воздуха до подачи в камеры сгорания предусмотрен интеркулер. Он смонтирован над пластмассовой крышкой клапанов. На двигателе смонтирована система рециркуляции отработавших газов (EGR).

Обслуживание

Техническое обслуживание двигателя 1KD-FTV заключается в проведение нижеперечисленных мероприятий по факту набега определенного километража:

7000-30000

Специалисты сервисных центров рекомендуют отклониться от требований мануала и производить замену с периодичностью в пять тысяч километров пробега. При этом внимательно выбирать масло.

Недостатки и слабые места 1KD

Двигатель Тойота 1KD-FTV имеет следующие минусы:

Проблемы с поршнями на моторах с экологическим классом Евро 4;
На моторах изготовленных в период с 2004 по 2007 год слабым местом являются шайбы из меди под форсунками.
Быстрое засорение топливных форсунок при использовании некачественного дизеля.

Подробно о поршнях

Двигатель Тойота 1KD-FTV с экологическим классом Евро 4 обладает одним существенным недостатком – растрескивание поршней. При этом на моторах 1КД с экологическим классом Евро 3 и 5 данная проблема исключена.

Проблема с поршнями обусловлена их хрупкостью. К формированию трещин на поршнях приводят следующие факторы:

продолжительная езда на высокой скорости;
повышенная нагрузка;
эксплуатация при повышенной температуре наружного воздуха;
проведение чип-тюнинга.

Проявление неисправности начиналось при пробеге от ста до ста пятидесяти тысяч километров. При этом наиболее часто на Прадо 120 3.0 дизель. Характерными признаками растрескивания поршней являются:

стук;
черный дым из выхлопной системы;
излишки картерных газов;
понижение тяги.

Последствия разрушений можно определить после разборки 1КД. В результате, как минимум, понадобится заменить поврежденный поршень, а в худшем случае потребуется выполнить капитальный ремонт 1KD-FTV.

Отзывы

Уважаемые Читатели на нашем сайте пока нет отзывов о двигателе Тойота 1КД-ФТВ. Если Вы хотите поделиться своим опытом, мнением, то оставляйте их в виде комментариев в любой форме.

Тюнинг

Повысить мощность 1KD-FTV можно чип-тюнингом. Это позволит достичь двухсот лошадиных сил, а также повысить динамические показатели. При этом осуществлять чип-тюнинг на модификации мотора 1KD с экологическим классом Евро 4 не рекомендуется. Такие действия приведут к формированию трещин в поршнях.

На какие автомобили устанавливался 1KD-FTV

Двигателем 1KD агрегировали следующие модели Toyota:

Hilux N140 – с 2001 по 2005 год;
4Runner N210 – с 2002 по 2009;
Fortuner AN60 – с 2004 по 2015;
Hilux AN10 – с 2005 по 2015;
Land Cruiser Prado J120 – с 2006 по 2009;
Hilux AN120, Fortuner AN160, Land Cruiser Prado J150 – с 2015 по настоящее время.

Заключение

Надёжность дизель двигателя Тойота 3.0 1KD-FTV зависит от качества топлива и своевременности технического обслуживания. При этом ресурс может составлять более четырехсот тысяч километров пробега.

Видео

Двигатель Toyota 1KD FTV (Toyota Motor Corporation) (1KD FTV 109 hp, 1KD FTV 136 hp, 1KD FTV 163 hp, 1KD FTV 170 hp, 1KD FTV 173 hp) (2982)

Двигатель 1KD FTV пришел на смену морально устаревающему 1KZ. Руководство Toyota Motor Corporation планировало использовать новый двигатель на своих внедорожниках и микроавтобусах. Основа конструкции была взята у предшественника. Силовая установка получилась с хорошим крутящим моментом и высокой надежностью. Это позволило использовать мотор на автомобилях престижного уровня.

Описание особенностей двигателя и этапов его разработки

В 2000 году компания Toyota Motor Corporation решила усовершенствовать двигатель 1KZ. Доработок планировалось внести много, поэтому двигатель получил собственное название 1KD FTV. От своего трехлитрового предшественника новая силовая установка переняла основные конструктивные решения. Так, например, система с двумя балансировочными валами встречается на обоих двигателях.

Узлы силовой установки имеют комбинированный привод. Коробка с шестернями находится в отдельном картере. Недостатком данного конструктивного решения является увеличившийся вес двигателя. Достоинством является повышение надежности силового агрегата. Данная коробка приводов двигателя также перекочевала с более раннего двс 1KZ.

Двигатель 1KD FTV имеет классическую компоновку. ЦПГ расположена вертикально, рядно. Порядок работы цилиндров — 1-3-4-2. Основная часть отливается из чугуна. Мотор 1KD FTV изготавливается по безгильзовой технологии.

Головка блока цилиндров отливается из алюминия. Каждый цилиндр имеет по четыре клапана. Впускные и выпускные клапана приводятся отдельными распредвалами. До 2013 года фазы газораспределения были постоянными. Модернизация двигателя 1KD FTV привела к появлению системы VVT-i, позволяющей регулировать фазы впуска. Регулировка клапанов осуществляется подбором толкателей.

Поршни отливаются из алюминиевого сплава. Их охлаждение происходит струями масла, создаваемыми форсунками, расположенными внизу цилиндров. Особенностью моторов 1KD FTV является высокая тепловая нагрузка на элементы ЦПГ. Из-за этого возможно возникновение растрескивания поршня и последующий капремонт. Для устранения данного конструктивного недочета в 2011 году изготовителем была разработана новая форма поршня. Данная форма также исключила ситуацию, когда двс гнет клапана.

Регламент технического обслуживания

Двигатель чувствителен к тому, какое масло лить в двигатель. Интервал замены составляет 10 тысяч километров. Автолюбители советуют сократить дистанцию, которую рекомендует мануал вдвое. В случае неправильного выбора масла для 1KD FTV наибольшему износу подвергаются:

цилиндропоршневая группа;
распредвал;
коленвал;
масляная помпа;
масляный фильтр;
маслосъемные колпачки;
элементы гбц.

Объем работ в головке блока цилиндров мининимален, но при условии соблюдения интервалов замены масла. Регулировка клапанов может потребоваться при достижении 60 тыс. км. Привод ГРМ работает надежно и до 90 тыс. км не требует вмешательства.

Воздушный фильтр служит различный период времени на микроавтобусах и внедорожниках, на которых устанавливается 1KD FTV. Связано это с отличающимися условиями среды, в которой эксплуатируются транспортные средства. Интервал замены может колебаться от 7 до 30 тыс. км. Возросший расход топлива и потеря динамических характеристик также говорят о необходимости замены фильтра.

Во время регулировки механизма ГРМ следует внимательно относится к меткам, установленным на механизмах. Например, распредвалы позиционируются друг с другом. На шестернях имеются специальные метки.

Впускной коллектор и выпускной коллектор не нуждаются в частом обслуживании, но многое зависит от того, какое масло и топливо используется в процессе эксплуатации. Нагар может быть существенным и препятствовать нормальной работе двигателя, поэтому при приближении пробега к 100 тысячам километров рекомендуется произвести чистку коллекторов.

Обзор неисправностей и способы их устранения

Сниженная степень сжатия вследствие залегания поршневых колец — достаточно частое явление. Капитальный ремонт в таком случае не обязательно потребуется, но провести ревизию поршней следует. Указанием на плохое состояние ЦПГ является повышенный расход масла.

Чтобы восстановить прежние характеристики двигателя потребуется приобретение набора поршневых колец. Для того, чтобы добиться состояния мотора как с завода, необходимо проводить расточку блока цилиндров и замену поршней на ремонтные. Для поверхностного восстановления достаточно заменить только поршневые кольца.

Если объёмы пожираемого двигателем масла велики, то отложения нагара и налета можно будет обнаружить везде. В том числе и на поверхности клапанов. Технические характеристики мотора в результате изменения сечения каналов ухудшаются.

После очистки клапана должен быть произведен его визуальный осмотр. Согласно указаниям производителя рекомендовано полностью менять все клапана, но практика показывает, что их износ не одинаков. Большинство после переборки могут послужить еще до 100 тыс. км. При наличии инструмента все манипуляции с гбц легко выполнимы своими руками.

Завершив ремонтные работы следует поменять прокладку головки блока цилиндров. Рекомендуется заранее ее приобрести, перед началом снятия гбц. Если оставить старую прокладку, есть риск возникновения отверстий и неплотных прилеганий, вызывающих ухудшение параметров мотора.

Варианты тюнинга и доработок мотора

Тюнинг двигателя, как правило, направлен на доработку ранних экземпляров с целью повысить их надежность. Основные направления:

устранение паразитной вибрации, например, балансируется маховик;
замена поршней на более термостойкие;
тюнинг системы газораспределения.

Завершая доработку, важно правильно затянуть болты крышки гбц. Описание последовательности изображено на рисунке ниже. Соблюдение очередности убережет от перекосов и прочих неприятностей.

Список моделей авто, в которые устанавливался двигатель 1KD FTV

Двигатель устанавливался на следующую продукцию Toyota Motor Corporation:

Toyota 4Runner;
Toyota Hilux Surf;
Toyota HiAce;
Toyota Hilux;
Toyota Land Cruiser Prado 120;
Toyota Land Cruiser Prado 150;
Toyota Fortuner;
Toyota Hilux Pick Up;
Toyota Regius Ace.

Из вышеуказанного перечня автомобилей видно, что мотор успешно использовался как на внедорожниках, так и на микроавтобусах. Такой широкий спектр авто, говорит об универсальности двигателя. Силовая установка обладает отменными тяговыми характеристиками.

Перечень модификаций силовой установки 1KD FTV

За время выпуска 1KD FTV в серийное производство поступили следующие модификации движков:

1KD FTV 109 hp — дефорсированный мотор, тюнинг которого наиболее прост;
1KD FTV 136 hp имеет усовершенствованное устройство системы газораспределения;
1KD FTV 163 hp — доработано зажигание и система охлаждения;
1KD FTV 170 hp — изменено навесное оборудование, схема управления и конструкция поршней;
1KD FTV 173 hp — производителю удалось максимально увеличить мощность.

С выходом каждой новой модели происходила форсировка силового агрегата. Связанно это с использованием мотора на тяжелых транспортных средствах, где часто требуется максимальная мощность. Усовершенствование двигателя продолжается по сей день.

Двигатель Toyota 1KD FTV (Toyota Motor Corporation) (1KD FTV 109 hp, 1KD FTV 136 hp, 1KD FTV 163 hp, 1KD FTV 170 hp, 1KD FTV 173 hp) (2982)

Описание особенностей двигателя и этапов его разработки

Регламент технического обслуживания

цилиндропоршневая группа;
распредвал;
коленвал;
масляная помпа;
масляный фильтр;
маслосъемные колпачки;
элементы гбц.

Обзор неисправностей и способы их устранения

Варианты тюнинга и доработок мотора

устранение паразитной вибрации, например, балансируется маховик;
замена поршней на более термостойкие;
тюнинг системы газораспределения.

Список моделей авто, в которые устанавливался двигатель 1KD FTV

Двигатель устанавливался на следующую продукцию Toyota Motor Corporation:

Toyota 4Runner;
Toyota Hilux Surf;
Toyota HiAce;
Toyota Hilux;
Toyota Land Cruiser Prado 120;
Toyota Land Cruiser Prado 150;
Toyota Fortuner;
Toyota Hilux Pick Up;
Toyota Regius Ace.

Перечень модификаций силовой установки 1KD FTV

За время выпуска 1KD FTV в серийное производство поступили следующие модификации движков:

1KD FTV 109 hp — дефорсированный мотор, тюнинг которого наиболее прост;
1KD FTV 136 hp имеет усовершенствованное устройство системы газораспределения;
1KD FTV 163 hp — доработано зажигание и система охлаждения;
1KD FTV 170 hp — изменено навесное оборудование, схема управления и конструкция поршней;
1KD FTV 173 hp — производителю удалось максимально увеличить мощность.
